NS4116 是一款外圍電路簡單的連續電流模式  的降壓型 LED 恒流驅動芯片。在輸入電壓高于 LED  電壓時可以有效地用于驅動一顆或者多顆串聯 LED。  其輸出電流可調，最大可達 1A。適用于 5-60V 電壓  范圍的非隔離式恒流 LED 驅動領域。

NS4116 內置功率開關管和一個高壓電流檢測  模塊，可以使用外部電阻設置 LED 平均電流。可以  通過 PWM 引腳實現開/關使能、模擬和 PWM 調光  功能。

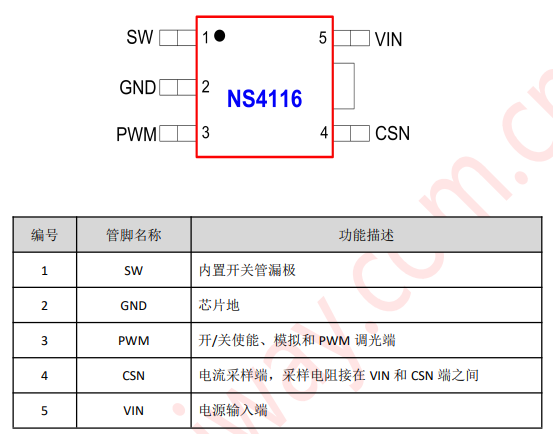

 NS4116 采用 SOT89-5 的標準封裝。

特性

 ? 寬輸入電壓范圍：5-60V  ? 效率：最高可達 96%  ? 高達 1A 的恒電流輸出  ? 最大 1MHz 開關頻率  ? 平均電流工作模式  ? ±5%輸出電流精度  ? 單一管腳實現開/關和 PWM 調光  ? 智能過熱調節  ? 極少的外部元器件  ? 封裝：SOT89-5

應用范圍

? 低壓 LED 射燈/低壓工業用燈  ? 車載 LED 燈  ? LED 備用燈  ? LED 信號燈  ? LED 舞臺燈
